Алюминиевые конденсаторы в цепях питания: использование и тестирование

Силовая электроника / Руководство по компонентам

Более пристальный взгляд на тихую рабочую лошадку, стоящую за каждым стабильным источником питания, — как алюминиевые конденсаторы формируют напряжение, поглощают переходные процессы и обеспечивают бесперебойную работу двигателей.

Для чего используются алюминиевые конденсаторы в цепях питания?

В цепях электропитания алюминиевый электролитический конденсатор Они в основном используются для сглаживания выпрямленного постоянного напряжения, фильтрации пульсаций и шума и накопления энергии, которая стабилизирует выходной сигнал при резких изменениях нагрузки. . Поскольку они обеспечивают высокие значения емкости в относительно компактном и недорогом корпусе, они используются на входных и выходных каскадах почти каждого источника питания переменного тока в постоянный, от небольших зарядных устройств для телефонов до приводов промышленных двигателей. Их работу легко описать, но она очень важна на практике: поглощать пики и заполнять провалы пульсирующего напряжения, чтобы последующие электроники получали чистое и стабильное питание.

В отличие от керамических или пленочных конденсаторов, алюминиевые электролитики могут достигать значений емкости от нескольких микрофарад до десятков тысяч микрофарад, что делает их выбором по умолчанию, когда схема требует объемного хранения энергии, а не прецизионной высокочастотной фильтрации. Вот почему вы обнаружите, что они сгруппированы вокруг мостовых выпрямителей, стабилизаторов напряжения и импульсных преобразователей, а не в схемах синхронизации сигналов или радиочастотных схемах.

Сглаживание и фильтрация выпрямленного напряжения постоянного тока

Когда переменное напряжение проходит через мостовой выпрямитель, в результате получается не плоская линия постоянного тока, а серия пульсирующих горбов. Алюминиевый конденсатор размещается сразу после того, как выпрямитель заряжается во время каждого пика напряжения и разряжается во время промежутков, заполняя провалы, поэтому выходное напряжение остается близким к постоянному уровню. Этот процесс называется сглаживанием пульсаций. , а размер конденсатора напрямую определяет, насколько плоской будет результирующая форма сигнала постоянного тока.

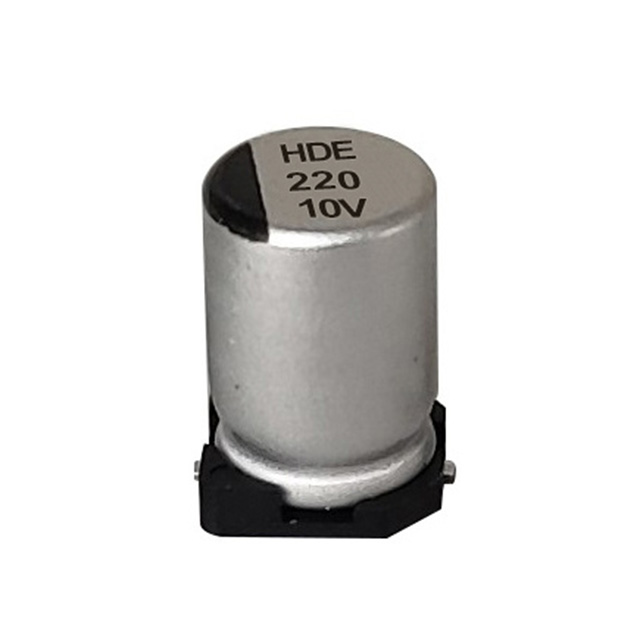

алюминиевый электролитический конденсатор

Увеличение значения емкости уменьшает амплитуду пульсаций, но увеличивает физический размер и стоимость, поэтому разработчики балансируют эти два параметра в зависимости от того, насколько чувствительна нисходящая цепь к колебаниям напряжения. В линейных источниках питания с жесткими требованиями к регулированию часто используются конденсаторы большей емкости, тогда как в импульсных источниках питания используются меньшие значения в сочетании с быстрым управлением с обратной связью.

Почему Ripple имеет значение

Чрезмерные пульсации могут вызвать слышимый шум в аудиооборудовании, мерцание светодиодных драйверов и нестабильность в схемах с регулируемым напряжением. Удержание пульсаций в целевом диапазоне, часто ниже 1–2% от номинального напряжения постоянного тока для чувствительной электроники, является одной из основных причин, по которой алюминиевые конденсаторы остаются стандартными компонентами в силовых конструкциях.

Конденсатор, который не может справиться с пульсациями тока, будет перегреваться задолго до того, как он выйдет из строя — обычно настоящим врагом является тепло, а не напряжение.

Хранение энергии и поддержка переходных нагрузок

Помимо сглаживания, алюминиевые конденсаторы действуют как локальный резерв энергии. Когда нагрузка внезапно потребляет больше тока, например, при запуске двигателя или пике нагрузки процессора до полной нагрузки, конденсатор мгновенно обеспечивает дополнительный заряд, в то время как схема регулирования источника питания догоняет его. Без этого буфера напряжение на мгновение упадет, что может привести к сбросам, сбоям или потере крутящего момента в двигателях.

Именно эта роль переходного процесса является причиной того, почему алюминиевые конденсаторы размещаются рядом с импульсными стабилизаторами, драйверами двигателей и выходными каскадами усилителей. а не только на основном входном фильтре. Каждая ступень энергосистемы обычно имеет свой собственный локальный конденсатор, размер которого соответствует току, потребляемому этой конкретной нагрузкой.

Информация

Размещение конденсатора физически близко к нагрузке, которую он поддерживает, снижает паразитную индуктивность соединительных дорожек, что повышает скорость реакции на всплеск тока.

Общие применения для разных типов силовых цепей

Алюминиевые конденсаторы используются в широком спектре силовой электроники, причем в каждом приложении используется немного другой баланс емкости, номинального напряжения и обработки пульсаций тока. В таблице ниже приведены типичные случаи использования.

Тип цепи	Основная функция	Типичный диапазон емкости
Выпрямление входа AC-DC	Объемное хранение энергии, уменьшение пульсаций	100 мкФ – 10 000 мкФ
Выход импульсного источника питания	Сглаживание выходного сигнала, переходный процесс	10 мкФ – 1000 мкФ
Шина постоянного тока привода двигателя	Буферизация энергии при изменении нагрузки	470 мкФ – 20 000 мкФ
Схемы драйверов светодиодов	Уменьшение мерцания, сглаживание тока	10 мкФ – 470 мкФ
Силовой каскад аудиоусилителя	Развязка, снижение шума	1000 мкФ – 10 000 мкФ

Ключевые характеристики, определяющие производительность

Выбор подходящего алюминиевого конденсатора для силовой цепи предполагает нечто большее, чем просто выбор значения емкости. Несколько параметров взаимодействуют, чтобы определить, насколько хорошо компонент будет работать и как долго он прослужит.

Номинальное напряжение

Номинальное напряжение должно превышать максимальное напряжение, которое может выдерживать конденсатор, включая переходные процессы, с запасом прочности обычно 20 % и более. Работа с напряжением, близким к номинальному, ускоряет старение диэлектрика и сокращает срок службы.

Рейтинг пульсации тока

Каждый алюминиевый конденсатор имеет максимальный пульсирующий ток, который он может выдержать, прежде чем внутренний нагрев сократит срок его службы. Превышение номинального значения пульсирующего тока является одной из наиболее частых причин преждевременного выхода из строя конденсаторов в источниках питания. , поскольку образующееся тепло высушивает электролит быстрее, чем предсказывает кривая номинальной температуры.

Предупреждение

Работа конденсатора за пределами его номинального пульсирующего тока обычно не приводит к мгновенному выходу из строя — он незаметно сокращает срок службы, часто на годы, прежде чем появятся симптомы.

Эквивалентное последовательное сопротивление (ESR)

Более низкое ESR означает меньшие внутренние потери мощности и меньший самонагрев во время работы. Для высокочастотных импульсных источников питания обычно требуются алюминиевые конденсаторы с низким ESR, чтобы контролировать пульсации напряжения и тепловые нагрузки.

Температурный диапазон и срок службы

Большинство стандартных алюминиевых конденсаторов рассчитаны на температуру 85°C или 105°C, при этом номинальный срок службы соответствует эмпирическому правилу, согласно которому срок службы увеличивается примерно вдвое на каждые 10°C снижения рабочей температуры. Конденсатор, рассчитанный на 2000 часов при температуре 105°C, может прослужить более 10 000 часов, если он постоянно работает при температуре 65–75°C.

Как проверить алюминиевый конденсатор перед его заменой

Прежде чем предположить, что неисправность источника питания вызвана неисправным конденсатором, полезно подтвердить диагноз с помощью простой стендовой проверки. Зная как измерить конденсатор мультиметром Инструменты — это практический навык для тех, кто обслуживает источники питания, цепи запуска двигателей или оборудование HVAC.

Опасность

Перед тестированием всегда безопасно разряжайте конденсатор через резистор. Остаточный заряд большого алюминиевого конденсатора может вызвать болезненный или опасный электрический разряд даже после отключения питания.

Проверка конденсатора с помощью омметра

Быстрая проверка сопротивления может выявить явно закороченный или обрыв конденсатора. После безопасной разрядки конденсатора установите измеритель на диапазон высокого сопротивления и прикоснитесь щупами к клеммам. Сопротивление исправного конденсатора будет постепенно увеличиваться до бесконечности по мере того, как он заряжается от внутреннего напряжения измерителя; показание, застрявшее на нулевом Оме, предполагает короткое замыкание, тогда как показание, которое вообще не меняется, предполагает обрыв цепи.

Выключите цепь и разрядите конденсатор через резистор.
Установите мультиметр в режим проверки сопротивления или емкости.
Подключите щупы к клеммам с правильной полярностью.
Следите за тенденцией чтения вверх, а не оставайтесь фиксированной.
Сравните измеренную емкость, если таковая имеется, с печатным значением.

Как проверить конденсатор с помощью режима измерения емкости цифрового мультиметра

Большинство современных цифровых мультиметров имеют специальный режим измерения емкости, отмеченный на циферблате символом «мкФ» или конденсатором. Этот метод более точен, чем метод с сопротивлением, поскольку он дает реальные показания в микрофарадах. Показания конденсатора ниже примерно 70% от его печатного значения емкости обычно считаются ухудшенными и подлежат замене. , особенно в системах электропитания или запуска двигателей, где для обеспечения номинальной производительности необходима полная емкость.

Для поляризованных алюминиевых электролитов всегда проверяйте полярность клемм перед тестированием, поскольку обратное напряжение измерителя может привести к неточным показаниям или, в случае счетчиков низкого качества, вызвать дополнительную нагрузку на конденсатор.

Успех

Если измеренная емкость находится в пределах 10–15 % от номинального значения, а ESR низкое, конденсатор, как правило, можно снова эксплуатировать.

Выбор правильного размера конденсатора переменного тока для двигателей и цепей HVAC

Алюминиевые конденсаторы также играют важную роль за пределами низковольтной электроники, особенно в устройствах запуска и работы двигателя, таких как компрессоры кондиционеров, вентиляторы и насосы. Выбор правильного размер конденсатора переменного тока Это важно, поскольку конденсатор недостаточного размера не может обеспечить достаточный пусковой момент, а конденсатор слишком большого размера может перегреть обмотки двигателя.

Выбор размера обычно основан на мощности двигателя и номинальном напряжении, а не на фиксированной формуле, а значение микрофарад вместе с номинальным напряжением обычно напечатано непосредственно на исходном конденсаторе или указано в руководстве по обслуживанию оборудования. При замене вышедшего из строя устройства максимально точное соответствие номинальных значений емкости и напряжения более важно, чем соответствие физических размеров или формы корпуса.

Нагрузка двигателя	Типичный тип конденсатора	Общее номинальное напряжение
Маленький вентилятор или двигатель насоса	Рабочий конденсатор	370 В или 440 В
Двигатель компрессора	Запуск/работа двойного конденсатора	370 В или 440 В
Однофазный вентилятор HVAC	Рабочий конденсатор	370В

Признаки того, что алюминиевый конденсатор вышел из строя

Визуальные и электрические симптомы обычно появляются до того, как произойдет полный отказ. Своевременное распознавание этих проблем может предотвратить вторичное повреждение остальной части силовой цепи.

Выпуклое или куполообразное верхнее вентиляционное отверстие на корпусе конденсатора.
Видимая утечка электролита вокруг основания или на плате.
Измеренная емкость значительно ниже номинального значения.
Повышение показаний СОЭ на специальном измерителе СОЭ.
Симптомы неисправности цепи, такие как мерцание, гудение или периодические отключения.

Двигатели, которые с трудом запускаются, компрессоры систем отопления, вентиляции и кондиционирования, которые гудят, не раскручиваясь, или источники питания, издающие чрезмерный пульсирующий шум, — все это распространенные индикаторы на выходе, которые связаны с изношенным алюминиевым конденсатором.

Алюминиевые, пленочные и керамические конденсаторы в силовых цепях

Алюминиевые конденсаторы не всегда являются правильным выбором. Пленочные конденсаторы обеспечивают лучшую стабильность и меньшие потери на высоких частотах, но стоят дороже на микрофарад, в то время как керамические конденсаторы превосходны в высокочастотной развязке, но не могут сравниться с объемной емкостью алюминия при небольшом занимаемом пространстве.

Тип	Сила	Лучше всего использовать для
Алюминий электролитический	Высокая емкость, низкая стоимость	Массовая фильтрация, хранение энергии
Фильм	Стабильность, низкие потери	Соединение переменного тока, приложения для работы от двигателя
Керамика	Высокочастотный отклик	Развязка, шумоподавление

Практические выводы по проектированию силовых цепей

Алюминиевые конденсаторы остаются основой фильтрации источников питания, поскольку они обеспечивают высокую емкость при разумной стоимости и размере. Их основные функции — сглаживание выпрямленного напряжения, буферизация переходных нагрузок и поддержка стабильной работы двигателей — делают их незаменимыми в бытовой электронике, промышленных приводах и системах HVAC.

Соответствие номинального напряжения, допустимого тока пульсаций и номинальной температуры реальным условиям эксплуатации — это единственный наиболее эффективный способ продлить срок службы. А когда схема начинает проявлять признаки нестабильности, простого теста с помощью мультиметра, будь то считывание тенденции сопротивления, проверка конденсатора с помощью методов омметра или использование специального режима измерения емкости цифрового мультиметра, обычно достаточно, чтобы подтвердить, является ли алюминиевый конденсатор основной причиной, прежде чем заменять его деталью правильного размера.
