Общие сведения о конденсаторах с винтовыми клеммами: типы, применение и руководство по выбору

1. Знакомство с конденсаторами с винтовыми клеммами.

Конденсаторы являются основными компонентами электрических и электронных систем, предназначенными для хранения и высвобождения электрической энергии по мере необходимости. Они используются в широком спектре применений — от фильтрации шума в аудиосхемах до стабилизации напряжения в источниках питания. Временно удерживая электрический заряд, конденсаторы помогают сгладить колебания, улучшить коэффициент мощности и обеспечить надежную работу чувствительных компонентов.

Среди различных типов доступных конденсаторов, конденсаторы с винтовыми клеммами выделяются своей высокой производительностью в требовательных приложениях. Эти конденсаторы имеют резьбовые клеммы, что позволяет надежно закрепить их винтами или болтами. Этот надежный метод подключения позволяет им выдерживать более высокие уровни тока и работать более надежно в суровых условиях по сравнению с другими типами, такими как радиальные или защелкивающиеся конденсаторы.

Уникальность конденсаторов с винтовыми клеммами заключается не только в их электрических характеристиках, но и в их механической долговечности. Их конструкция обеспечивает прочные и стабильные соединения, что имеет решающее значение в промышленных и мощных системах, где часто встречаются вибрации, изменения температуры и большие токи.

Преимущества использования конденсаторов с винтовыми клеммами

Работа с большими токами: конструкция винтовых клемм позволяет использовать проводники большего размера и меньшее контактное сопротивление, что делает эти конденсаторы хорошо подходящими для приложений с высокими пульсациями тока и большими потребностями в хранении энергии.

Надежные механические соединения. В отличие от нажимных или паяных клемм, винтовые клеммы обеспечивают более надежное и виброустойчивое соединение, снижая риск электрического сбоя.

Простота установки и обслуживания. Эти конденсаторы легко заменить в полевых условиях, что делает их предпочтительным выбором для систем, где время простоя должно быть сведено к минимуму.

Поддержка большей емкости и номинального напряжения. Конденсаторы с винтовыми клеммами обычно используются в приложениях, требующих высоких значений емкости и номинального напряжения, часто в диапазоне от сотен до тысяч микрофарад и до нескольких сотен вольт.

Благодаря этим преимуществам конденсаторы с винтовыми клеммами широко используются в промышленных источниках питания, инверторах, источниках бесперебойного питания (ИБП) и многих других приложениях высокомощной электроники. Их надежность, простота использования и работоспособность в условиях стресса делают их незаменимыми в современной электротехнике.

2. Типы конденсаторов с винтовыми клеммами

Конденсаторы с винтовыми клеммами бывают различных типов, каждый из которых адаптирован к конкретным электрическим и механическим требованиям. Двумя наиболее распространенными типами являются алюминиевые электролитические конденсаторы с винтовыми зажимами и пленочные конденсаторы с винтовыми зажимами. Оба широко используются в силовой электронике, но существенно различаются по конструкции, характеристикам и пригодности для применения.

Алюминиевые электролитические конденсаторы с винтовыми клеммами

Конструкция и характеристики

В алюминиевых электролитических конденсаторах используются анод и катод из алюминиевой фольги, разделенные жидким или твердым электролитом. Диэлектрик образуется оксидным слоем на аноде, а электролит действует как проводящая среда катода. Узел помещен в герметичный алюминиевый корпус с винтовыми клеммами для электрического подключения.

Эти конденсаторы поляризованы, то есть их необходимо устанавливать в правильной ориентации относительно полярности.

Преимущества:

Высокие значения емкости при относительно компактном размере

Экономичное решение для хранения больших объемов энергии

Хорошая обработка высоких пульсаций тока

Недостатки:

Более высокое эквивалентное последовательное сопротивление (ESR), чем у пленочных конденсаторов.

Меньший срок службы, особенно при высоких температурах или в условиях постоянного пульсационного напряжения.

Ограниченные частотные характеристики и стабильность

Типичные применения:

Конденсаторы звена постоянного тока в силовых инверторах

Выходная фильтрация в импульсных источниках питания

Массовое хранение энергии в промышленных энергосистемах

Пленочные конденсаторы с винтовыми клеммами

Конструкция и характеристики

В пленочных конденсаторах в качестве диэлектрика используется тонкая пластиковая пленка, часто полипропиленовая или полиэфирная, с металлизированными слоями или фольговыми электродами. Эти конденсаторы обычно неполяризованы и имеют большие физические размеры, чем их электролитические аналоги.

Они имеют чрезвычайно низкие значения ESR и ESL, что делает их идеальными для высокочастотных и высокоэффективных приложений.

Преимущества:

Очень низкое ESR и высокая способность к пульсациям тока.

Длительный срок службы со стабильными электрическими характеристиками с течением времени.

Превосходная термическая стабильность и стабильность напряжения

Недостатки:

Больший размер по сравнению с электролитическими конденсаторами аналогичного номинального напряжения.

Как правило, более высокая стоимость

Более низкие максимальные значения емкости для данного объема

Типичные применения:

Резонансные преобразователи и снабберные схемы

Импульсные и разрядные приложения

Высокочастотные коммутационные схемы и банки фильтров

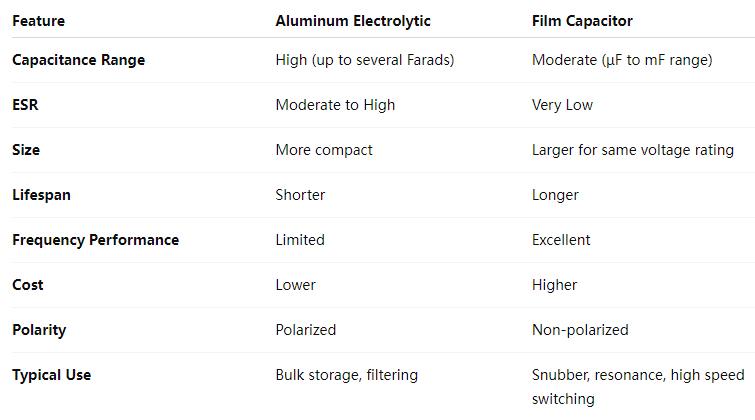

Сравнение: алюминиевые электролитические и пленочные конденсаторы

Каждый тип имеет свои сильные стороны и ограничения. Алюминиевые электролитические конденсаторы с винтовыми зажимами лучше подходят для применений, требующих высокой емкости при умеренной стоимости, тогда как пленочные конденсаторы с винтовыми зажимами превосходны в средах, где критически важны низкий ESR, длительный срок службы и высокочастотные характеристики.

3. Ключевые параметры и характеристики

При выборе конденсатора с винтовыми клеммами для любого применения важно понимать ключевые электрические и физические параметры, которые определяют его пригодность. Эти характеристики напрямую влияют на производительность, надежность и долговечность конденсатора в различных условиях эксплуатации.

Емкость и допуск

Емкость, измеряемая в микрофарадах (мкФ), представляет собой количество электрического заряда, которое может хранить конденсатор. Конденсаторы с винтовыми клеммами обычно используются в приложениях, требующих высоких значений емкости, часто от нескольких сотен до нескольких тысяч микрофарад.

Допуск указывает, насколько фактическая емкость может отличаться от заявленного значения. Типичные допуски для алюминиевых электролитических конденсаторов варьируются от ±10% до ±20%, тогда как пленочные конденсаторы могут иметь более жесткие допуски в зависимости от применения.

Номинальное напряжение

Номинальное напряжение указывает максимальное постоянное напряжение, которое можно приложить к конденсатору, не вызывая повреждений. Конденсаторы с винтовыми клеммами часто имеют номинальное напряжение от 50 В до 600 В постоянного тока и более, в зависимости от типа и конструкции. Всегда выбирайте конденсатор с номинальным напряжением выше пикового напряжения, ожидаемого в данном приложении, чтобы обеспечить безопасность и долговечность.

ESR (эквивалентное последовательное сопротивление)

Эквивалентное последовательное сопротивление (ESR) — это мера внутреннего сопротивления внутри конденсатора. Более низкие значения ESR являются предпочтительными, поскольку они приводят к меньшему выделению тепла, более высокой эффективности и лучшей обработке высокочастотных сигналов или пульсаций тока.

Пленочные конденсаторы обычно имеют гораздо более низкое ESR, чем алюминиевые электролитики, что делает их пригодными для высокочастотных приложений или приложений с низкими потерями. Однако многие современные электролитические конденсаторы с винтовыми зажимами имеют улучшенные характеристики ESR, чтобы соответствовать все более строгим требованиям.

Пульсирующий ток

Пульсации тока — это переменная составляющая тока, протекающего через конденсатор, обычно наложенная на постоянное напряжение. Чрезмерные пульсации тока могут вызвать внутренний нагрев и значительно сократить срок службы конденсатора.

Конденсаторы с винтовыми клеммами предназначены для работы с высокими пульсациями тока, что делает их идеальными для источников питания, инверторов и промышленного оборудования. Номинальный ток пульсаций обычно указывается для определенной частоты и температуры, которые могут повлиять на производительность.

Диапазон рабочих температур

Температура играет решающую роль в производительности и долговечности конденсатора. Диапазон рабочих температур конденсаторов с винтовыми клеммами обычно составляет от –40°C до 85°C или 105°C, а некоторые высокопроизводительные типы рассчитаны на температуру до 125°C.

Более высокие температуры ускоряют испарение электролита в алюминиевых электролитах, что снижает емкость и со временем увеличивает ESR. С другой стороны, пленочные конденсаторы обычно демонстрируют лучшую термическую стабильность и более длительный срок службы при повышенных температурах.

Срок службы и надежность

Ожидаемый срок службы конденсатора с винтовой клеммой обычно выражается в часах при определенной температуре и пульсирующем токе — часто от 2000 до 10 000 часов при 85 °C или 105 °C. Срок службы удваивается примерно при каждом снижении рабочей температуры на 10°C, поэтому эксплуатация при более низких температурах может значительно продлить срок службы.

На надежность также влияют электрические нагрузки приложения, температурные циклы и условия окружающей среды. Пленочные конденсаторы, как правило, обеспечивают превосходную долговечность и надежность, в то время как алюминиевые электролитики требуют более тщательного рассмотрения условий эксплуатации для достижения желаемого срока службы.

4. Применение конденсаторов с винтовыми клеммами.

Конденсаторы с винтовыми клеммами широко используются в электрических системах, где требуются высокий ток, напряжение и механическая стабильность. Их прочная конструкция и превосходные электрические характеристики делают их идеальными для различных промышленных и коммерческих применений. Ниже приведены некоторые из наиболее распространенных применений конденсаторов с винтовыми клеммами:

Источники питания

Как в линейных, так и в импульсных источниках питания конденсаторы с винтовыми зажимами служат ключевыми компонентами для хранения и фильтрации энергии. Они помогают сглаживать колебания напряжения и уменьшать пульсации на выходе постоянного тока, обеспечивая чистую и стабильную подачу электроэнергии. Их высокая емкость и возможности пульсаций тока делают их пригодными для использования в крупномасштабных системах преобразования энергии.

Инверторы

Инверторы, которые преобразуют мощность постоянного тока в переменный ток, используют конденсаторы для стабилизации звена постоянного тока и управления потоком энергии во время переключения. Конденсаторы с винтовыми клеммами часто используются на стороне шины постоянного тока инверторов для уменьшения скачков напряжения и поглощения высоких пульсаций тока. Это особенно важно в системах возобновляемой энергии, таких как солнечные и ветровые инверторы, а также моторные приводы.

Источники бесперебойного питания (ИБП)

Конденсаторы с винтовыми клеммами играют жизненно важную роль в системах ИБП, сохраняя энергию и помогая поддерживать стабильность напряжения во время переходов между питанием от сети и резервным аккумулятором. Их способность выдерживать высокие пульсации тока и обеспечивать быстрые циклы зарядки/разрядки делает их идеальными для буферизации энергии во время кратковременных отключений.

Преобразователи частоты

Преобразователи частоты используются для изменения частоты сети переменного тока для специализированного оборудования или двигателей с регулируемой скоростью. Конденсаторы в этих системах поддерживают регулирование напряжения и фильтрацию гармоник. Конденсаторы с винтовыми клеммами выбраны из-за их долговечности и стабильной работы в условиях высокочастотных переключений и термических напряжений.

Сварочное оборудование

Конденсаторы в сварочном оборудовании должны выдерживать быстрые импульсы высокой энергии. Конденсаторы с винтовыми клеммами предпочтительны в этой области из-за их высоких номинальных значений импульсного тока, длительного срока службы и способности выдерживать интенсивные тепловые и электрические нагрузки.

Промышленная электроника

В автоматизации производства, робототехнике и другой промышленной электронике конденсаторы с винтовыми клеммами используются в контроллерах двигателей, преобразователях мощности и модулях накопления энергии. Их надежность при непрерывной работе и устойчивость к вибрации и суровым условиям окружающей среды делают их хорошо подходящими для этих применений.

Аудио оборудование

В аудиосистемах высокого класса часто используются конденсаторы с винтовыми клеммами в усилителях мощности для поддержания стабильного напряжения и фильтрации шума. Пленочные конденсаторы с винтовыми клеммами, в частности, ценятся в аудиоприложениях из-за низкого ESR и минимальных искажений сигнала.

Автомобильные приложения

Современные транспортные средства, особенно электрические и гибридные электромобили (EV и HEV), требуют надежных конденсаторов в системах силовой электроники, таких как бортовые зарядные устройства, преобразователи постоянного тока в постоянный ток и контроллеры электродвигателей. Конденсаторы с винтовыми клеммами выбраны из-за их способности выдерживать высокие температуры, вибрации и требования к току, типичные для автомобильной среды.

5. Выбор конденсатора с правой винтовой клеммой.

Выбор подходящего конденсатора с винтовыми клеммами имеет решающее значение для обеспечения надежности и производительности любой силовой электронной системы. Поскольку эти конденсаторы часто используются в требовательных приложениях, таких как инверторы, промышленное оборудование и источники питания, выбор неправильного типа может привести к неэффективности, преждевременному выходу из строя или даже повреждению системы. Процесс выбора должен основываться на тщательной оценке электрических и экологических требований применения.

Соображения относительно требований к приложению

Требования к напряжению и емкости

Первым шагом при выборе конденсатора является определение требований к напряжению и емкости схемы. Номинальное напряжение конденсатора должно быть выше максимального напряжения, которое он будет испытывать в данном приложении, обычно не менее чем на 20–30 % в качестве запаса прочности. Требуемая емкость зависит от функции конденсатора — сглаживания, фильтрации или накопления энергии.

Пульсирующий ток and ESR Considerations

Конденсаторы с винтовыми клеммами часто подвергаются значительным пульсациям тока, особенно в преобразователях мощности и приводах двигателей. Поэтому важно проверить номинальный ток пульсаций конденсатора, чтобы убедиться, что он может выдерживать ожидаемые уровни без чрезмерного нагрева.

Не менее важным является эквивалентное последовательное сопротивление (ESR). Более низкое ESR приводит к меньшим потерям мощности и выделению тепла. Алюминиевые электролитические конденсаторы обычно имеют более высокое ESR, чем пленочные конденсаторы, но выбор варианта с низким ESR может повысить эффективность и термическую стабильность.

Требования к температуре

Конденсаторы должны надежно работать при температуре окружающей среды и внутри системы. Если применение связано с повышенными температурами (например, внутри герметичного источника питания или моторного отсека), конденсатор должен иметь соответствующий номинал. Многие конденсаторы с винтовыми клеммами рассчитаны на температуру до 85°C или 105°C, а некоторые специализированные модели выдерживают температуру 125°C и выше.

Размер и монтаж

Хотя электрические характеристики являются ключевыми, не следует упускать из виду и механические аспекты. Конденсаторы с винтовыми клеммами доступны в различных размерах и конфигурациях клемм. Убедитесь, что выбранный компонент соответствует доступному пространству и монтажному оборудованию. Правильный монтаж необходим для предотвращения нагрузки на клеммы и обеспечения хорошего рассеивания тепла.

В средах с высокой вибрацией или механическими нагрузками могут потребоваться дополнительные монтажные кронштейны или зажимы для фиксации конденсатора и предотвращения усталости клемм.

Ожидания относительно продолжительности жизни

Ожидаемый срок службы конденсатора обычно указывается в часах при определенной температуре и пульсации тока. Например, типичный рейтинг может быть «2000 часов при 105°C». Однако срок службы конденсатора увеличивается примерно вдвое при снижении температуры на каждые 10°C, поэтому в более прохладных условиях фактический срок службы может быть намного дольше.

Выберите конденсатор с номинальным сроком службы, который соответствует предполагаемому сроку службы устройства или превышает его. Для критических систем или приложений с непрерывным режимом работы рекомендуется завысить срок службы, чтобы обеспечить долгосрочную надежность.

Соображения стоимости

Хотя стоимость всегда является важным фактором, ее следует сопоставлять с производительностью, надежностью и общей стоимостью владения. Пленочные конденсаторы с винтовыми клеммами, например, дороже, чем алюминиевые электролитические, но могут обеспечить более длительный срок службы, более низкое ESR и лучшие тепловые характеристики, что снижает затраты на техническое обслуживание и простои в течение всего срока службы системы.

Избегайте выбора самого дешевого компонента, отвечающего минимальным требованиям. Вместо этого сосредоточьтесь на долгосрочной ценности, особенно в критически важных или высокопроизводительных системах.

6. Будущие тенденции в конденсаторах с винтовыми клеммами.

Поскольку требования современной силовой электроники продолжают развиваться, конденсаторы с винтовыми клеммами также претерпевают значительные усовершенствования. Инженеры и производители расширяют границы производительности, надежности и эффективности конструкции, чтобы соответствовать требованиям систем следующего поколения. Вот некоторые из наиболее важных тенденций, определяющих будущее конденсаторов с винтовыми клеммами:

1. Достижения в области материалов и технологий

Инновации в диэлектрических материалах, электролитах и ​​методах внутренней конструкции улучшают эксплуатационные характеристики конденсаторов с винтовыми зажимами. Что касается алюминиевых электролитических конденсаторов, разработки в области химии электролитов и электродной фольги привели к снижению эквивалентного последовательного сопротивления (ESR) и улучшению термической стабильности.

Пленочные конденсаторы, с другой стороны, выигрывают от улучшенных полимерных пленок и методов металлизации, которые повышают их выдерживаемость по напряжению и увеличивают срок их службы. Эти улучшения материалов напрямую приводят к повышению надежности и производительности в таких требовательных приложениях, как силовые агрегаты электромобилей (EV) и высокоэффективные промышленные приводы.

2. Миниатюризация и увеличение удельной мощности

Одной из ключевых тенденций во всех электронных компонентах является миниатюризация, и конденсаторы с винтовыми клеммами не являются исключением. Инженеры работают над тем, чтобы упаковать большую емкость и возможность работы по напряжению в меньшие и более компактные корпуса. Это особенно важно для приложений, где пространство ограничено, но производительность не может быть поставлена ​​под угрозу, например, в аэрокосмических системах, инверторах возобновляемых источников энергии и портативном промышленном оборудовании.

Благодаря улучшению внутренней архитектуры и оптимизации материалов производители теперь производят конденсаторы с винтовыми клеммами с более высокой плотностью энергии, что позволяет системам быть меньше, легче и эффективнее.

3. Более высокие температурные рейтинги

Современные электронные системы все чаще работают в более суровых условиях, будь то под капотом гибридного автомобиля, рядом с промышленным оборудованием или внутри закрытых систем силовой электроники. Чтобы решить эти проблемы, разрабатываются новые конденсаторы с винтовыми клеммами, способные выдерживать более высокие рабочие температуры, часто превышающие 105°C или даже 125°C.

Устойчивость к высоким температурам повышает надежность и продлевает срок службы, особенно в термически сложных условиях. Эта тенденция особенно значительна в таких секторах, как возобновляемые источники энергии, электрификация автомобилей и высокопроизводительные вычислительные системы.

7. Заключение

Конденсаторы с винтовыми клеммами играют жизненно важную роль в современной силовой электронике, предлагая сочетание высокой емкости, прочной конструкции и надежных электрических характеристик. Их конструкция с резьбовыми клеммами обеспечивает надежные соединения, способные выдерживать высокие пульсации тока и механические нагрузки, что делает их идеальными для требовательных промышленных и коммерческих приложений.

В этой статье мы изучили основы конденсаторов с винтовыми клеммами, включая их уникальную конструкцию, различные типы (алюминиевые электролитические и пленочные), а также ключевые параметры, определяющие их характеристики. Мы также изучили их широкое использование в таких системах, как источники питания, ИБП, инверторы и даже аудио- и автомобильная электроника.

При выборе конденсатора с винтовой клеммой инженеры должны учитывать такие факторы, как емкость, номинальное напряжение, ESR, пульсирующий ток, рабочая температура и срок службы, чтобы обеспечить совместимость с их применением. Поскольку силовая электроника продолжает развиваться, эти конденсаторы также совершенствуются, получая выгоду от инноваций в материалах, миниатюризации и тепловых характеристиках.

В мире, где эффективность, надежность и долговечность имеют первостепенное значение, конденсаторы с винтовыми клеммами остаются краеугольным камнем проектирования мощных схем. Независимо от того, используются ли они в тяжелых промышленных системах или прецизионной электронике, они обеспечивают производительность и долговечность, необходимые для бесперебойной работы систем.
